Zanjirli g'ildirak nima uchun ishlatiladi?

Zanjir g'ildiragi yer sathidan yuqorida yoki valf g'ildiragiga to'g'ridan-to'g'ri kirish qiyin bo'lgan joylarda o'rnatilgan klapanlarni ishlatishning amaliy usulini ta'minlaydi. Zanjir g'ildiragi, shuningdek, zanjir g'ildiragi operatori yoki valf zanjiri g'ildiragi sifatida ham tanilgan, valfning qo'lda ishlashini osonroq, xavfsizroq va qulayroq qilish uchun mo'ljallangan mexanik ishlaydigan qurilma. U odatda baland joylarga o'rnatilgan sanoat klapanlarida, asbob-uskunalar ichida yoki operatorlar to'g'ridan-to'g'ri valf g'ildiragiga qulay tarzda erisha olmaydigan joylarda qo'llaniladi.

Sanoat ilovalarida zanjirli g'ildiraklar tez-tez uchraydieshik klapanlari, kelebek klapanlar, globus klapanlari, nazorat klapanlari va boshqa qo'lda boshqariladigan valf tizimlari. Ulangan zanjirni tortib, operator zanjir g'ildiragini aylantirishi va ish kuchini valf mexanizmiga o'tkazishi mumkin.

Vana ishlab chiqaruvchilari, muhandislik kompaniyalari, distribyutorlar va sanoat uskunalari xaridorlari uchun tushunishzanjirli g'ildirak nima uchun ishlatiladi, qanday qilib avalf zanjiri ishlaydi, va qanday qilib to'g'ri spetsifikatsiyani tanlash ishonchli qo'lda vana operatsion tizimini loyihalashda muhim ahamiyatga ega.

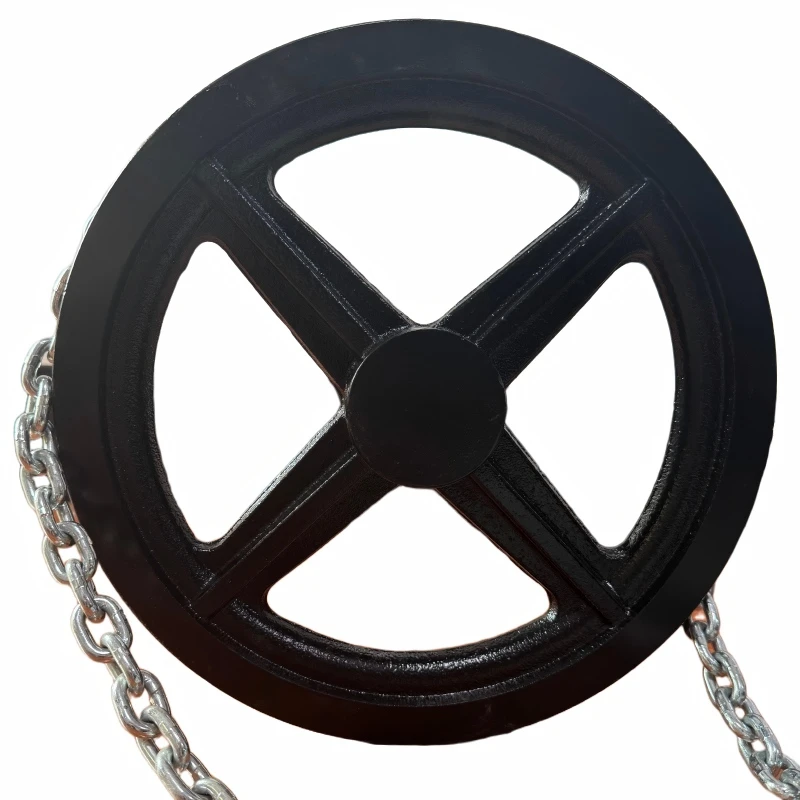

A zanjirli g'ildirakuzluksiz ishlaydigan zanjir bilan jihozlangan dumaloq mexanik g'ildirakdir. Operator to'g'ridan-to'g'ri valf yonida turishini talab qiladigan an'anaviy qo'l g'ildiragidan farqli o'laroq, azanjirli g'ildirak operatorizanjirni qulayroq holatdan tortib, valfni boshqarishga imkon beradi.

Zanjir g'ildiragi, odatda, mos ulanish tizimi orqali vana poyasiga, vites qutisiga yoki mavjud qo'l g'ildiragiga o'rnatiladi. Operator zanjirning bir tomonini pastga tortganda, g'ildirak aylanadi. Ushbu aylanish harakati valfga o'tkaziladi, bu esa valfni ochish, yopish yoki sozlash imkonini beradi.

Asosiy tizim odatda quyidagilarni o'z ichiga oladi:

Zanjirli g'ildirak

Ishlash zanjiri

Zanjirli yo'riqnoma yoki qo'llanma qo'li

O'rnatish uskunasi

Valf ulanishi yoki adapter

Yakuniy to'xtash yoki zanjirning oxiri komponenti

Aniq konfiguratsiya vana turiga, o'rnatish balandligiga, ish momentiga va mavjud o'rnatish joyiga bog'liq.

Asosiy maqsad aklapanlar uchun zanjirli g'ildirakstandart qo'l g'ildiragiga kirish qiyin bo'lganda masofadan yoki kengaytirilgan qo'lda ishlashni ta'minlashdir.

Bu eng keng tarqalgan ilovalardan biridir. Sanoat quvurlari poldan bir necha metr balandlikda yoki boshqa jihozlarning orqasida o'rnatilgan valflarni o'z ichiga olishi mumkin. Narvon yoki vaqtinchalik platformani talab qilish o'rniga, zanjirli g'ildirak operatorlarga valfni pastroq va qulayroq holatdan boshqarish imkonini beradi.

Zavodlarda, elektr stantsiyalarda, suv tozalash inshootlarida, kimyo zavodlarida va quvur liniyasi tizimlarida joyni tejash yoki quvurlarni joylashtirish uchun klapanlar ba'zan yer sathidan balandroq joylashtiriladi.

A valf zanjiriqo'lda ishlashni operatorning ish maydonigacha kengaytirishi mumkin.

Zanjirli g'ildirak operatorlari avtomatlashtirilgan aktuator mavjud bo'lmaganda yoki qo'lda aralashuv zarur bo'lganda amaliy qo'lda ishlash usulini ham taqdim etishi mumkin.

Ba'zi sanoat tizimlari uchun qo'lda foydalanish mumkin bo'lgan mexanizmga ega bo'lish texnik xizmat ko'rsatish va favqulodda jarayonlarni soddalashtirishi mumkin.

Standart valfli qo'l g'ildiragi operatordan g'ildirakning o'ziga etib borishini talab qiladi. Zanjirli{1}}vana tizimi ish nuqtasini qulayroq joyga o'tkazadi.

Bu valfning muntazam ishlashi paytida keraksiz ko'tarilish, erishish yoki noqulay ish joylarini kamaytirishi mumkin.

Zanjirli g'ildiraklar, ayniqsa, ishonchliligi va oddiy mexanik ishlashi muhim bo'lgan sanoat valfli ilovalar uchun javob beradi. Odatdagi ilovalarga quyidagilar kiradi:

Neft va gaz quvurlari

Suvni tozalash tizimlari

Kimyoviy qayta ishlash

Elektr stansiyalari

HVAC va sanoat quvurlari

Dengiz uskunalari

Ishlab chiqarish ob'ektlari

Neft-kimyo uskunalari

Og'ir sanoat mashinalari

Ushbu ilovalar ko'pincha chidamlilikni talab qiladisanoat zanjiri operatorlaritakroriy ishlashga va talabchan ish muhitiga bardosh bera oladi.

Zanjir g'ildiragining ishlash printsipi nisbatan sodda.

Zanjir g'ildiragi valfning ishlash mexanizmiga ulangan. Operator zanjirni tortganda, zanjir g'ildirak bilan bog'lanadi va uning aylanishiga olib keladi. Ushbu aylanish g'ildirakning valfning qo'l g'ildiragiga, vites qutisiga yoki valf poyasiga ulanishi orqali uzatiladi.

Bu ketma-ketlikni quyidagicha umumlashtirish mumkin:

Operator zanjirni tortadi → Zanjir g'ildirakni aylantiradi → G'ildirak momentni uzatadi → Vana mexanizmi harakatlanadi → Valf ochiladi, yopiladi yoki sozlanadi

Afzallik shundaki, operator jismonan vana qo'l g'ildiragiga etib borishi shart emas.

Ishlash momenti yuqori bo'lgan kattaroq valflar uchun zanjirli g'ildirak faqat to'g'ridan-to'g'ri aylanishga tayanmasdan, vites qutisi yoki boshqa mexanik uzatish mexanizmi bilan birga ishlatilishi mumkin.

Ikkala mahsulot ham qo'lda vana ishlashini ta'minlash uchun mo'ljallangan, ammo ularni o'rnatish shartlari boshqacha.

Xususiyat	Standart valfli qo'l g'ildiragi	Zanjirli g'ildirak operatori
To'g'ridan-to'g'ri kirish talab qilinadi	Ha	Yo'q
Ko'tarilgan valflar uchun javob beradi	Cheklangan	Ajoyib
Masofadan qo'lda ishlash	Cheklangan	Ha
Operatsion usuli	Qo'l g'ildiragini aylantiring	Tortish zanjiri
O'rnatish maydoni	G'ildirak atrofida kirishni talab qiladi	Pastroq ish holatini ta'minlashi mumkin
Oddiy dastur	Oson kirish mumkin bo'lgan klapanlar	Yetib borish qiyin{0}}- yoki baland klapanlar
Xizmat	Oddiy	Oddiy mexanik tuzilish

Standartsanoat qo'l g'ildiragiko'pincha valfga xavfsiz erishish mumkin bo'lganda etarli. Zanjir g'ildiragi vana juda baland, juda uzoqda yoki cheklangan ish joyida joylashganida yanada jozibali bo'ladi.

To'liq moslik valf dizayni va ish momentiga bog'liq, ammo zanjirli g'ildirak tizimlari qo'lda boshqariladigan sanoat klapanlarining keng doirasi bilan ishlatilishi mumkin.

Gate klapanlari odatda quvur liniyasi tizimlarida oqimni yoqish / o'chirish uchun ishlatiladi. Ko'tarilgan joyga o'rnatilganda, zanjirli g'ildirak operatori qulay qo'lda kirishni ta'minlaydi.

A kelebek vana zanjiri g'ildiragivalfga to'g'ridan-to'g'ri erishish qiyin bo'lgan joylarda foydalanish mumkin. Zanjir mexanizmi operatsion mexanizmni aylantirish uchun qulay usulni ta'minlaydi.

Vana joylashuvi bevosita qo‘lda ishlashni noqulay qilganda, globus klapanlari zanjir{0}}boshqariladigan mexanizmlardan ham foydalanishi mumkin.

Ba'zi sanoat texnologik tizimlar texnik xizmat ko'rsatish, ishga tushirish yoki favqulodda foydalanish vaqtida valflarga qo'lda kirishni talab qiladi. To'g'ri ishlab chiqilgan zanjirli g'ildirak qo'shimcha qo'lda ishlash imkoniyatini berishi mumkin.

Ishonchli zanjir g'ildiragi yig'ilishi shunchaki g'ildirak emas.

G'ildirak operatsion zanjirdan kuch oladigan asosiy komponent hisoblanadi. Uning diametri, materiali, qalinligi va strukturaviy dizayni umumiy ishlashga ta'sir qiladi.

Zanjir operator va valf o'rtasidagi interfeysni ta'minlaydi. Zanjirni tanlashda uzunlik, ish muhiti, yuk, korroziyaga chidamlilik va g'ildirak bilan muvofiqligi hisobga olinishi kerak.

A zanjir g'ildiragining hidoyat qo'lizanjirni g'ildirak bilan to'g'rilab turishga yordam beradi va ish mustahkamligini yaxshilaydi. To'g'ri joylashtirish, ayniqsa, zanjir uzoq masofaga vertikal ravishda harakatlanishi kerak bo'lganda muhimdir.

Tegishli zanjir uchi komponenti zanjirning g'ildirakdan o'tishini oldini olishga yordam beradi va operator uchun qulay tutqich nuqtasini ta'minlaydi.

Zanjir g'ildiragi va valf mexanizmi o'rtasidagi aloqa haqiqiy uskunaga mos kelishi kerak. Teshik o'lchamlari, kalit yo'llari, o'rnatish teshiklari, mil o'lchamlari va boshqa interfeyslarni ishlab chiqarishdan oldin tasdiqlash kerak.

Sanoat xaridlari uchun faqat tashqi diametrga asoslangan zanjirli g'ildirakni tanlash etarli emas. Xaridorlar to'liq operatsion tizimni baholashlari kerak.

Avval valf eshik valfi, kelebek valf, globus vana yoki boshqa dizayn ekanligini aniqlang.

Ishlash momenti eng muhim texnik parametrlardan biridir. Zanjir g'ildiragi kerakli kuchni haddan tashqari deformatsiyalarsiz yoki erta eskirishsiz o'tkazishga qodir bo'lishi kerak.

Kattaroq zanjirli g'ildirak boshqa mexanik ish tuyg'usini ta'minlashi mumkin va oson qo'lda kuch nazoratini talab qiladigan ilovalar uchun mos bo'lishi mumkin. Shu bilan birga, mavjud o'rnatish maydoni ham hisobga olinishi kerak.

Ish muhitiga qarab, xaridor tanlashi mumkinquyma temir, karbonli po'lat, zanglamaydigan po'lat, yoki boshqa mos materiallar.

Nam, korroziy, tashqi yoki kimyoviy jihatdan talab qilinadigan muhitlar uchun material va sirtni qayta ishlash birgalikda ko'rib chiqilishi kerak.

Zanjir uzunligi va hidoyat konfiguratsiyasini aniqlashda vana va operator orasidagi masofa juda muhimdir.

Maxsus zanjir g'ildiragiga buyurtma berishdan oldin chizmalar yoki asosiy o'lchamlarni taqdim eting, jumladan:

G'ildirak diametri

Hub o'lchamlari

Teshik diametri

Klaviatura o'lchamlari

O'rnatish teshigi namunasi

Mil o'lchamlari

Zanjir hajmi

Zanjir uzunligi

Valf modeli

Kerakli ish momenti

Ushbu ma'lumot ishlab chiqaruvchiga ishlab chiqarishdan oldin muvofiqlikni baholashga yordam beradi.

Hangzhou Xiaoshan Chuangye Metal Processing Co., Ltd tajribali xitoylik ishlab chiqaruvchi bo'lib, sanoat qo'l g'ildiraklari, valflarni ishlaydigan komponentlar, nozik ishlov berish va metall plitalarni payvandlash bo'yicha ixtisoslashgan. Kompaniya 20 yildan ortiq ishlab chiqarish tajribasiga ega va sanoat uskunalari va valflarni boshqarish ilovalari uchun moslashtirilgan metall komponentlarni taqdim etadi.

Qidirayotgan xaridorlar uchunmaxsus zanjir g'ildiraklari, vana zanjiri g'ildiraklari, sanoat zanjirli g'ildirak operatorlari, zanjir g'ildiragi aksessuarlari yoki maxsus valfli g'ildiraklar, Chuangye chizmalar, namunalar, o'lchamlar va dastur talablariga asoslangan loyihalarni qo'llab-quvvatlashi mumkin.

Uning ishlab chiqarish imkoniyatlariga CNC ishlov berish, frezalash, burg'ulash, payvandlash, parlatish va sirtni ishlov berish kiradi. Kompaniya shuningdek, o'lchamlarni, ulanish tuzilmalarini, materiallarni, sirt qoplamalarini va boshqa mahsulot detallarini moslashtirishni qo'llab-quvvatlaydi.

Sanoat xaridlari uchun bu loyihaga asoslangan yondashuv-foydalidir, chunki zanjirli g'ildirak tizimlari har doim ham bir xil bo'lavermaydi. Vana o'lchami, o'rnatish holati, ish momenti, ulanish interfeysi va atrof-muhit sharoitlari yakuniy dizaynga ta'sir qilishi mumkin.

Chuangyening kengroq mahsulot assortimenti o'z ichiga oladisanoat qo'l g'ildiraklari, valfli qo'l g'ildiraklari, zanglamaydigan po'latdan yasalgan qo'l g'ildiraklari, quyma temir qo'l g'ildiraklari, payvandlash g'ildiraklari, shtamplash rullari, zanjir g'ildiragi operatorlari va zanjir g'ildiragi aksessuarlari, xaridorlarga tegishli qo'lda ishlaydigan komponentlarni bitta ishlab chiqaruvchidan olish imkonini beradi.

Biz bilan bevosita bog'laning

Zanjirli g'ildirak nisbatan oddiy mexanik komponentdir, lekin uning qo'llanilishi kengdir.

Neft va gaz inshootlari ko'pincha turli balandliklarda joylashgan keng quvur tizimlari va klapanlarni o'z ichiga oladi. Chainwheel operatorlari operatorlardan to'g'ridan-to'g'ri ko'tarilgan valf g'ildiraklariga etib borishni talab qilmasdan qo'lda ishlashni ta'minlashi mumkin.

Suv tozalash inshootlari suv oqimi, filtrlash, kimyoviy dozalash va quvurlarni izolyatsiyalash uchun ko'plab vanalardan foydalanadi. Zanjirli{1}}boshqariladigan valf tizimlari, klapanlar operatsion platformalar ustida o'rnatilganda foydali bo'lishi mumkin.

Kimyoviy korxonalarda kirish joylari cheklangan bo'lishi va quvurlarni o'tkazishning murakkab tuzilmalari bo'lishi mumkin. Bardoshli metall zanjirli g'ildiraklar to'g'ridan-to'g'ri kirish noqulay bo'lganda amaliy qo'lda vana ishlashini ta'minlashi mumkin.

Elektr stantsiyalarida keng ko'lamli quvurlar va texnologik tizimlar mavjud. Ishonchlisanoat klapan zanjiribaland yoki qiyin{0}}kirish{1}}joylarda joylashgan klapanlarni qo'lda ishlatish uchun ishlatilishi mumkin.

Dengiz muhiti namlik, tebranish va uzoq{0}}foydalanishga bardosh beradigan komponentlarni talab qiladi. Dengiz ilovalari uchun zanjirli g'ildiraklarni belgilashda material tanlash va sirtni qayta ishlash muhim ahamiyatga ega.

Standart zanjirli g'ildiraklar ko'plab ilovalar uchun mos keladi, ammo OEM vana ishlab chiqaruvchilari va sanoat uskunalari kompaniyalari -standart bo'lmagan o'lchamlarni talab qilishi mumkin.

Odatzanjir g'ildiragi ishlab chiqaruvchisidizaynni mijozning valfi va operatsion tizimiga muvofiq sozlashi mumkin.

Odatda moslashtirish variantlari quyidagilarni o'z ichiga oladi:

G'ildirak diametri

G'ildirak qalinligi

Hub o'lchamlari

Teshik o'lchami

Keyway

O'rnatish teshiklari

Zanjir spetsifikatsiyasi

Zanjir uzunligi

Qo'llanma qo'l dizayni

Yuzaki ishlov berish

Materialni tanlash

Logotip yoki belgi

OEM loyihalari uchun texnik chizma yoki namunani taqdim etish odatda dizaynni tasdiqlashning eng samarali usuli hisoblanadi.

Xarid qilish uchun buyurtma berishdan oldin, professional xaridorlar etkazib beruvchi bilan bir nechta texnik fikrlarni tasdiqlashlari kerak:

Zanjir g'ildiragi mening klapanimga mos keladimi?
Ishlab chiqaruvchi vana ulanishini, milni, teshikni, o'rnatish o'lchamlarini va ishlash talablarini tasdiqlashi kerak.

Qanday materialdan foydalanish kerak?
Materiallar yuk, korroziya ta'siri, ish chastotasi, harorat va byudjetga qarab tanlanishi kerak.

Zanjir g'ildiragini sozlash mumkinmi?
OEM loyihalari uchun ishlab chiqaruvchi g'ildirak, markaz, zanjir, hidoyat qo'li va o'rnatish komponentlarini sozlashi mumkinligini tasdiqlang.

Chizma taqdim eta olamanmi?
Texnik chizma aloqa xatolarini sezilarli darajada kamaytirishi va ishlab chiqaruvchiga ishlab chiqarishning maqsadga muvofiqligini baholashga yordam beradi.

Ishlab chiqarish muddati qancha?
Yetkazib berish vaqti muhandislik tekshiruvi, asbob-uskunalar yoki kerak bo'lganda namunalarni ishlab chiqish, ishlab chiqarish, tekshirish va qadoqlashni o'z ichiga olishi kerak.

Yetkazib beruvchi tegishli qo'l g'ildiragi qismlarini ta'minlay oladimi?
Katta sanoat loyihalari uchun zanjirli g'ildiraklar, qo'l g'ildiraklari, aksessuarlar va boshqa metall ishlaydigan komponentlarni bitta etkazib beruvchidan sotib olish xaridlarni soddalashtirishi mumkin.

Zanjirli g'ildirak, asosan, to'g'ridan-to'g'ri kirish qiyin bo'lgan valfni ishlatish uchun ishlatiladi. Operator g'ildirakni aylantirish uchun zanjirni tortadi, mexanik harakatni valfning ishlash mexanizmiga o'tkazadi.

An'anaviy valfli qo'l g'ildiragi g'ildirakni to'g'ridan-to'g'ri aylantirish orqali boshqariladi. Zanjir g'ildiragi biriktirilgan zanjirdan foydalanadi, bu operatorga valfni qulayroq joydan boshqarishga imkon beradi, bu ayniqsa ko'tarilgan valflar uchun foydalidir.

Ha. Maxsus zanjirli g'ildiraklar vana o'lchamlari, mil yoki markaz talablariga, ish momentiga, o'rnatish tartibiga, o'rnatish balandligiga va boshqa loyiha xususiyatlariga muvofiq ishlab chiqilishi mumkin.

Umumiy tanlovlar orasida quyma temir, karbonli po'lat va zanglamaydigan po'latdir. Tegishli material ish yukiga, korroziya ta'siriga, atrof-muhitga, xizmat ko'rsatish muddati talablariga va ishlab chiqarish narxiga bog'liq.

Zanjir uzunligi vana o'rnatish balandligi, operator pozitsiyasi, hidoyat qo'lining joylashishi va kerakli ish masofasiga qarab aniqlanishi kerak. Vana tartibini yoki o'rnatish o'lchamlarini ishlab chiqaruvchiga taqdim etish yaxshidir.

Ha. Chuangye moslashtirilgan sanoat qo'l g'ildiraklari va valflarni ishlaydigan komponentlarga e'tibor qaratadi va mijozlar chizmalari, namunalari va spetsifikatsiyalari asosida ishlab chiqarishni qo'llab-quvvatlaydi. Uning ishlab chiqarish imkoniyatlari ishlov berish, payvandlash, shakllantirish va sirtni qayta ishlashni o'z ichiga oladi, bu uni OEM va moslashtirilgan sanoat komponentlari loyihalari uchun mos qiladi.

Shunday qilib,zanjirli g'ildirak nima uchun ishlatiladi?Uning asosiy vazifasi an'anaviy qo'l g'ildiragiga qulay tarzda erishib bo'lmaydigan hollarda qo'lda valfning ishlashini osonlashtirishdir. Operator ma'lumotlarini zanjir orqali uzatish orqali, avalf zanjiri g'ildiragiyuqori, masofaviy, cheklangan yoki kirishi qiyin{0}}-sanoat klapanlari uchun amaliy operatsion yechimni taqdim etishi mumkin.

Sanoat xaridorlari uchun o'ng zanjir g'ildiragiga ko'ra tanlanishi kerakvalf turi, ish momenti, g'ildirak diametri, material, o'rnatish balandligi, zanjir uzunligi, o'rnatish interfeysi va ish muhitioddiygina standart o'lchamni tanlashdan ko'ra.

OEM vana ishlab chiqaruvchilari va sanoat uskunalari kompaniyalari uchun tajribali bilan ishlashzanjir g'ildiragi ishlab chiqaruvchisisozlashni soddalashtirishi va muvofiqlikni yaxshilashi ham mumkin. Metall g'ildirak ishlab chiqarish, nozik ishlov berish, payvandlash va moslashtirilgan sanoat komponentlari bo'yicha 20 yildan ortiq tajribaga ega,Hangzhou Xiaoshan Chuangye Metal Processing Co., Ltd. maxsus zanjir va valfli g'ildirak echimlarini qidirayotgan xaridorlar uchun amaliy variantni taqdim etadi.
